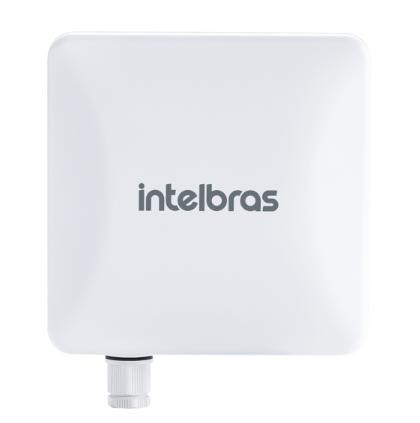

ROT.WIR DIG S/FIO 5GHZ 20DBI APC 5A 20

O APC 5A-20 E UMA NOVA CPE COM ANTENA MIMO 2X2 DE 20 DBI QUE OFERECE OTIMA PERFORMANCE
PARA O ATENDIMENTO A CLIENTES DISTANTES ATE 10 KM OU PARA ENLACES PONTO A PONTO DE ATE 15 KM.
O EQUIPAMENTO E A SOLUCAO IDEAL PARA APLICACOES PTMP (PONTO-MULTIPONTO COMO CLIENTE) OU PTP
(PONTO A PONTO) DE LONGA DISTANCIA NA FREQUENCIA 5 GHZ, POIS SEU DESIGN COM ANTENA DIRECIONAL
INTEGRADA GARANTE PROTECAO CONTRA INTEMPERIES E, ASSIM, UM DESEMPENHO MAIS ESTAVEL DO QUE
EQUIPAMENTOS COM ANTENA EXTERNA.

O APC 5A-20 E CAPAZ DE INTERLIGAR CAMERAS COM CENTRAIS DE MONITORAMENTO VIA TRANSMISSAO SEM
FIO, GARANTINDO QUALIDADE DE IMAGEM PERFEITA DEVIDO A ANTENA COM SINAL CONCENTRADO (16° V/H)
QUE EVITA AS INTERFERENCIAS DO AMBIENTE. A APLICACAO DA TECNOLOGIA WIRELESS EM PROJETOS CFTV IP
E IDEAL PARA LOCAIS ONDE PASSAR CABEAMENTO E DIFICIL, DEMORADO E CUSTOSO, E UTILIZAR A TRANSMISSAO
WIRELESS COM OS EQUIPAMENTOS DA LINHA APC E SEGURO POIS TODOS POSSUEM HOUSING ROBUSTO
COMPLETAMENTE PROTEGIDO CONTRA INTEMPERIES

A TECNOLOGIA BASE PARA CONSTRUCAO DE ENLACES SEM FIO E O PADRAO IEEE 802.11A/N. POREM, ESTE
EQUIPAMENTO OFERECE TAMBEM A TERCEIRA VERSAO DO PROTOCOLO PROPRIETARIO IPOLL, UM METODO DE
COMUNICACAO TDMA (TIME DIVISION MULTIPLE ACCESS) QUE PROPORCIONA UMA PERFORMANCE SUPERIOR
EM COMPARACAO AO PROTOCOLO WIRELESS PADRONIZADO.

ALEM DISSO, O NOVO APC 5A-20 CONTA COM:
» IPOLL V3: NOVA VERSAO DO PROTOCOLO PROPRIETARIO;
» SUPORTE AO IPV6: ROTEAMENTO IPV6;
» MAIS LARGURAS DE BANDA: 5, 10, 20 E 40 MHZ;
» MAIS POTENCIA: ATE 29 DBM OU 800 MW DE POTENCIA DE SAIDA;
» MAIS PROCESSAMENTO: 80.000 PACOTES POR SEGUNDO;
» MAIS PROTECAO: ISOLACAO EXTRA NA PORTA ETHERNET (LAN).

O APC 5A-20 FOI PROJETADO PARA INSTALACAO NOS CLIENTES DOS PROVEDORES DE INTERNET, POR ISSO POSSUI
UM DESIGN COMPACTO E DISCRETO, ALEM DE SER UM PRODUTO LEVE (595 G) E PRATICO PARA INSTALAR.
SEU HOUSING E FEITO DE PLASTICO POLICARBONATO COM PROTECAO CONTRA RAIOS UV, QUE GARANTE MAIOR
DURABILIDADE MESMO EM EXPOSICAO CONTINUA AO SOL.

ESPECIFICACOES TECNICAS
WIRELESS
CHIPSET QUALCOMM ATHEROS 600 MHZ
PADROES IEEE802.11 A/N
TECNOLOGIA WIRELESS PROTOCOLO IPOLL?, MIMO 2X2
MODO DE OPERACAO ACCESS POINT (AUTO WDS), IPOLL? ACCESS POINT (V2/V3),
CLIENTE (WDS), IPOLL? CLIENTE (V2/V3), CLIENTE (ARPNAT)
FAIXA DE FREQUENCIA DO RADIO
5,15 - 5-85 GHZ
HOMOLOGADO NA FAIXA DE FREQUENCIA 5,47 - 5,85 GHZ
POTENCIA DE TRANSMISSAO ATE 29 DBM¹
SENSIBILIDADE DE RECEPCAO VARIACAO ENTRE -97 DBM E -75 DBM
LARGURA DE BANDA 5, 10, 20, 40 MHZ
MODULACAO 802.11 A/N: OFDM (64-QAM, 16-QAM, QPSK, BPSK)
CORRECAO DE ERRO FEC, ARQ SELETIVO, STBC
ESQUEMA DE DUPLEXACAO TDD DINAMICO

ANTENA
TIPO PAINEL DIRECIONAL INTEGRADO DE DUPLA POLARIZACAO
GANHO 20 DBI

INTERFACE DE DADOS
INTERFACE 10/100BASE-T, RJ45
PROTECAO ANTISSURTO SIM

DESEMPENHO
TAXA DE TRANSMISSAO NOMINAL 300 MBPS
THROUGHPUT TCP EFETIVO 180 MBPS
PACOTES POR SEGUNDO (PPS) 80.000

REDE
MODOS DE OPERACAO BRIDGE E ROTEADORES IPV4 E IPV6
WAN IP ESTATICO, CLIENTE DHCP, CLIENTE PPPOE
NAT SIM
ROTEAMENTO ESTATICO SIM
DHCP CLIENTE, SERVIDOR, RELAY
VLAN GERENCIAMENTO E DADOS

SOFTWARE
AVANCADO WIRELESS DFS3, CANAL AUTOMATICO, MODULACAO AUTOMATICA
SEGURANCA WIRELESS WPA/WPA2-PSK, WPA/WPA2, WACL, ISOLACAO DE
CLIENTES
QOS WIRELESS WMM
QOS POR HARDWARE
FIREWALL REDIRECIONAMENTO DE PORTAS, DMZ, UPNP
SERVICOS SERVIDOR DHCP, CLIENTE NTP, ALERTAS, LOG REMOTO,
ESTATISTICAS WIRELESS E ETHERNET, CONTROLE DE BANDA
GERENCIAMENTO HTTP(S), SSH, SERVIDOR SNMP V1, SNMP TRAP, ARQUIVO DE
ANALISE DE SISTEMA, SYSLOGS, TELNET
FERRAMENTAS SITE SURVEY, ALINHAMENTO DE ANTENA, PING, TRACEROUTE,
ANALISADOR DE ESPECTRO

CARACTERISTICAS FISICAS
HOUSING PLASTICO POLICARBONATO COM PROTECAO UV
DIMENSOES (L × A × P) 184,30 × 184,34 × 80 MM
PESO 595 G
ALIMENTACAO POE PASSIVO 12 - 24 VDC
FONTE DE ALIMENTACAO ENTRADA: 100 - 240 VAC
SAIDA: 24 VDC 0,5A
CONSUMO DE POTENCIA 4,5 W

AMBIENTE DE OPERACAO
TEMPERATURA -40 °C A + 65 °C
UMIDADE 0 A 90 % (SEM CONDENSACAO)

REGULAMENTACAO
ANATE
