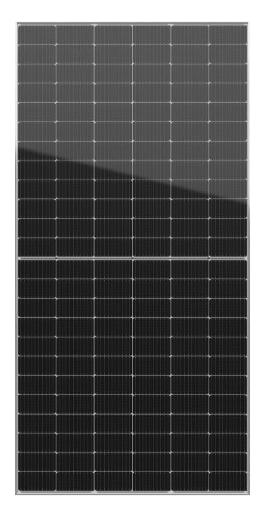

EMSH-550 HC
MODULO FOTOVOLTAICO MONOCRISTALINO
MONOFACIAL HALF CELL 144 CELULAS 550 W
O MODULO FOTOVOLTAICO MONOCRISTALINO, MONOFACIAL E
HALF CELL OFERECE EXCELENTE CUSTO-BENEFICIO NA
GERACAO DE ENERGIA SOLAR, EM PROJETOS DE TODOS OS
TAMANHOS. MANTENDO O RIGOROSO PADRAO INTELBRAS DE
QUALIDADE, TODOS OS MODULOS SAO TESTADOS
INDIVIDUALMENTE. SEGURANCA E QUALIDADE ALIADAS A 25
ANOS DE GARANTIA DE DESEMPENHO (NO MINIMO 83,1%
DE SEU DESEMPENHO NOMINAL).
» FACIL INSTALACAO
» EXCELENTE EFICIENCIA DO MODULO DE ATE 21,30%
» TECNOLOGIA HALF CELL
» GRAU DE PROTECAO (CAIXA DE JUNCAO): IP68
» ALTA EFICIENCIA E DURABILIDADE
» CERTIFICACAO INMETRO INTELBRAS
ESPECIFICACOES TECNICAS
MODELO EMSH-550 HC
CODIGO PARA VENDA 4842828
CERTIFICADO INMETRO 011720/2022
PERFORMANCE EM STC¹
POTENCIA MAXIMA 550 W
TENSAO MAXIMA DE OPERACAO 41,95 V
CORRENTE MAXIMA DE OPERACAO 13,12 A
TENSAO DE CIRCUITO ABERTO 49,80 V
CORRENTE DE CURTO CIRCUITO 14,00 A
EFICIENCIA DO MODULO 21,30 % ²
¹ SOB CONDICOES PADRAO DE TESTE (STC): IRRADIANCIA DE 1000 W/M², AM DE 1,5 E TEMPERATURA DO MODULO DE 25°C.
² EQUIVALENTE A 212,9WP/M2.
PERFORMANCE EM NMOT³
POTENCIA MAXIMA 409 W
TENSAO MAXIMA DE OPERACAO 39,76 V
CORRENTE MAXIMA DE OPERACAO 10,29 A
TENSAO DE CIRCUITO ABERTO 47,20 V
CORRENTE DE CURTO CIRCUITO 11,30 A
INTELBRAS.COM.BR

³ SOB CONDICOES DE TEMPERATURA NOMINAL DE OPERACAO DO MODULO (NMOT): IRRADIANCIA DE 800 W/M², AM DE 1,5, TEMPERATURA AMBIENTE DE 20°C, VENTO DE 1 M/S.
ESPECIFICACOES MECANICAS
TIPO DE CELULA SILICIO MONOCRISTALINO
DIMENSOES DAS CELULAS 182 * 91 MM
DIMENSOES DO MODULO (L X A X P) 1134 X 2278 X 30MM
NUMERO DE CELULAS 144 (6 X 24)
PESO 27,0 KG
COMPRIMENTO DO CABO 1200MM
DIODOS BYPASS 3
SECAO TRANSVERSAL DO CABO 4 MM²
CONECTOR COMPATIVEL COM MC4
GRAU DE PROTECAO (CAIXA DE JUNCAO) IP68
CONDICOES DE OPERACAO
TEMPERATURA DE OPERACAO -40°C - +85ºC
CARGA DE NEVE ATE 5400 PA
CARGA DE VENTO ATE 2400 PA
TENSAO MAXIMA DO SISTEMA 1500 VCC
CORRENTE MAXIMA DO FUSIVEL 25 A
CARACTERISTICAS DE TEMPERATURA
COEFICIENTE DE TEMPERATURA MAXIMA (PMAX) -0,33 %/ºC
COEFICIENTE DE TEMPERATURA (VOC) -0,26 %/ºC
COEFICIENTE DE TEMPERATURA (ISC) +0,042 %/ºC
TEMPERATURA NOMINAL DO MODULO (NMOT) 41±3ºC
EMBALAGEM
MODULOS POR PALLET 36
MODULOS POR CONTAINER DE 40? HQ 720 PECAS
GARANTIA
GARANTIA DE PRODUTO 12 ANOS
GARANTIA DE DESEMPENHO (MINIMO DE 83,1% DE SEU DESEMPENHO
NOMINAL)
25 ANOS
