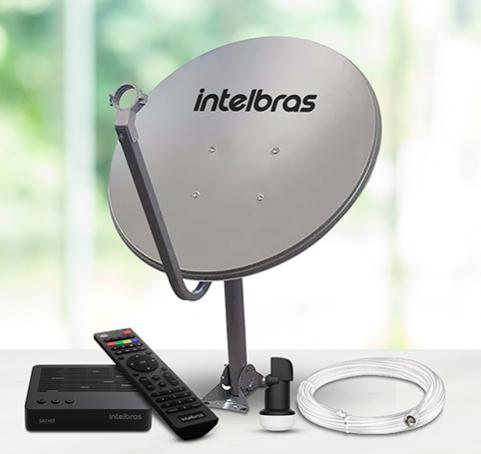

RECEPTOR DIGITAL DE TV VIA SATELITE
RDS840
? CAPTACAO DE SINAIS NA FREQUENCIA BANDA KU.
? DECODIFICA CANAIS EM H.264 E H.265 (HEVC).
? SINTONIZA CANAIS SD E HD VIA SATELITE (DVB-S,
DVB-S2 E DVB-S2X).
? RESOLUCAO FULL HD.
? CONTROLE REMOTO INTELIGENTE PARA CONTROLAR O
RECEPTOR E SUA TV NO MESMO CONTROLE REMOTO.
? SAIDA DE VIDEO HDMI (DISPONIVEL EM TVS MAIS
NOVAS).
? SAIDA DE VIDEO RCA (DISPONIVEL EM TVS MAIS
ANTIGAS).
? PERMITE O USO DAS SAIDAS DE VIDEO DE FORMA
SIMULTANEA.
? GRAVACAO EM TEMPO REAL OU POR AGENDAMENTO
EM PEN DRIVE.
ESPECIFICACOES TECNICAS
TEMPERATURA DE OPERACAO 0 °C A 50 °C
ALIMENTACAO 12V / 1A (ATRAVES DE FONTE EXTERNA BIVOLT AUTOMATICO)
MEMORIA SDRAM 256 MB
MEMORIA FLASH 128 MB
PADROES DVB-S/DVB-S2/DVB-S2X
DEMODULACAO
DVB-S (QPSK)
DVB-S2 (QPSK / 8PSK)
DVB-S2X (QPSK / 8PSK / 8APSK / 16APSK / 32APSK / 64APSK)
FULL HD SIM
TUNER TIPO F 75 O (FEMEA) / FREQUENCIA: 950 ? 2150 MHZ
DISEQC 1.2
LNB BANDA C (MONOPONTO E MULTIPONTO) E BANDA KU (UNIVERSAL)
DECODIFICADOR DE VIDEO
PADROES: MPEG-2 / MPEG-4 / AVC H.264 / HEVC (H.265)
RESOLUCAO: 480I / 480P / 720P / 1080I / 1080P
VIDEO: PAL-M / NTSC
FORMATOS DA TELA: 4:3 / 16:9
DECODIFICADOR DE AUDIO MPEG-1 CAMADAS I E II / MPEG-2 CAMADAS II / AAC / HEAAC
INTERFACES
SAIDA AUDIO/VIDEO ANALOGICO ? CONECTOR P2/RCA
SAIDA DIGITAL: HDMI 1.4
DADOS: USB 2.0 TIPO A (CONSUMO MAXIMO 500 MA)
ACESSORIOS
1 FONTE DE ALIMENTACAO
1 GUIA DO USUARIO
1 CONTROLE REMOTO
1 CABO HDMI
SENHA PADRAO 0000 (PODE SER ALTERADA)
SO LINUX
DIMENSOES (L X A X P) 93 X 26 X 120 MM
ESPECIFICACOES TECNICAS
REQUISITOS ESPECIFICACAO
TIPO DE LNBF SIMPLES (1 SATELITE)
FREQUENCIA DE ENTRADA
SUBFAIXA BAIXA: 10.7 ? 11.7 GHZ
SUBFAIXA ALTA: 11.7 ? 12.75 GHZ
FREQUENCIA DE SAIDA (FI) SUBFAIXA BAIXA: 950 - 1950 MHZ
SUBFAIXA ALTA: 1.100 - 2.150 MHZ
FREQUENCIA LO SUBFAIXA BAIXA: 9.75 GHZSUBFAIXA ALTA: 10.6 GHZ
VSWR (VOLTAGE STANDING WAVE RATIO) 2.0:1
FIGURA DE RUIDO TIPICA (EM TODA A BANDAPASSANTE) = 1 DB
GANHO 60 DB
PONTO DE COMPRESSAO 1DB 0 DBM
REJEICAO DE IMAGEM 40 DB
POLARIZACAO CRUZADA =20DB
PLANICIDADE DE GANHO DENTRO DOTRANSPONDER
36 MHZ
± 1 DB
PLANICIDADE DE GANHO DENTRO DA FAIXAUNIV ± 5 DB
RUIDOS DE FASE 1 KHZ INFERIOR A - 60 DBC /HZ
RUIDOS DE FASE 10 KHZ INFERIOR A - 80 DBC /HZ
RUIDOS DE FASE 100 KHZ INFERIOR A - 90 DBC /HZ
ESTABILIDADE DO OSCILADOR LOCAL ± 3 MHZ @ -5 ºC ? +60 ºC
SELECAO DE POLARIZACAO
10.5 A 14 VOLTS ? VERTICAL 16 A 20 VOLTS ?
HORIZONTAL
SELECAO DE BANDA SUBFAIXA BAIXA: 0 HZ SUBFAIXA ALTA: 22 KHZ
CONECTOR TIPO F FEMEA (IEC 60169-24) / 75 O.
CORRENTE DE OPERACAO 100 MA
MTBF 2.5 ANOS
ESPECIFICACOES TECNICAS
REQUISITOS ESPECIFICACOES
GEOMETRIA (TIPO DE ANTENA) OFFSET
QUANTIDADE DE SATELITES 1
FREQ. RECEPCAO (GHZ) 10,70 A 12,75 GHZ
TIPO DE LNBF UTILIZAVEL COM A ANTENA SINGLE - BANDA KU
DIAMETRO (CM) 60
GANHO (DBI) (REFERENCIA PARA RECEPCAO DE UM
UNICO SATELITE) (REFERENTE 11.7 GHZ) 35,8
ERRO RMS < 0.5MM
LARGURA DE FEIXE DE 3 DB (ANGULO DE MEIA
POTENCIA) 2,8°
AJUSTE DE ELEVACAO AJUSTE DE ELEVACAO CONTINUO DE 30° A 90°
SUPORTE / INSTALACAO (PAREDE/SOLO) SUPORTE UNIVERSAL P/ PAREDE E LAJE
POLARIZACAO LINEAR
RELACAO FOCO/DIAMETROS (F/D) 0.6
ISOLACAO POLARIZACAO MINIMA > 22 DB
PINTURA ELETROSTATICA OU POLIESTER
EXPOSICAO UVB 720 HORAS
SALT SPRAY (NEVOA SALINA) - TEMPO EM HORAS
(ASTM B117) 240 HORAS
RESISTENCIA VENTO (OPERACIONAL) 80 KM/H
RESISTENCIA VENTO (SOBREVIVENCIA) 110 KM/H
LOGO DA MARCA INTELBRAS
