EFM 1220 G2
FONTE DE ALIMENTAÇÃO AC/DC 12 V 20 A
A FONTE EFM 1220 É PROJETADA PARA DISPOSITIVOS 12
V COM CONSUMO DE ATÉ 20 A. ELA POSSUI PROTEÇÃO
CONTRA CURTO-CIRCUITO E SOBRECARGA, PREVENINDO
DANOS DECORRENTES DE AVARIAS ELÉTRICAS, E CONTRA
SOBRETENSÃO, PARA EVITAR OU MINIMIZAR PROBLEMAS
CAUSADOS POR DESCARGAS ATMOSFÉRICAS OU MANOBRAS
DA REDE DE DISTRIBUIÇÃO ELÉTRICA. ALÉM DISSO, POSSUI
FILTRO CONTRA RUÍDOS E INTERFERÊNCIAS NA IMAGEM.
» FILTRO ANTIRRUÍDO PARA IMAGENS MAIS NÍTIDAS E LIVRES DE
INTERFERÊNCIAS
» ALIMENTA ATÉ 64 CÂMERAS HD*
» MULTIUSO: CFTV, REDES, CONTROLE DE ACESSO, AUTOMAÇÃO, FITAS
LED, SOM AUTOMOTIVO, ENTRE OUTRAS APLICAÇÕES 12V.
» TENSÃO DE SAÍDA AJUSTÁVEL ENTRE 11,5 E 13,8 VDC PARA
COMPENSAR PERDA DE CABEAMENTO E DISTÂNCIAS MAIORES
» PROTEÇÃO TOTAL CONTRA SURTO, SOBRECARGA E SOBRECORRENTE
» SAÍDA COM BORNES PARA CONECTAR MAIS DE UM DISPOSITIVO
DIRETAMENTE NA FONTE
» CHAVE DE SELEÇÃO DA TENSÃO DE ENTRADA (127 / 220 VAC)
ESPECIFICAÇÕES TÉCNICAS
ENTRADA
TENSÃO NOMINAL 127 ~ 220 VAC (CHAVE DE SELEÇÃO)
VARIAÇÃO MÁXIMA DE TENSÃO 90-140 / 180-264 VAC (CHAVE DE SELEÇÃO)
CORRENTE MÁXIMA 3,0 A (COM TENSÃO E CARGAS NOMINAIS)
FREQUÊNCIA DE REDE ELÉTRICA 50 OU 60 HZ
VARIAÇÃO MÁXIMA NA FREQUÊNCIA DA REDE ELÉTRICA 47 A 63 HZ
SAÍDA
TENSÃO NOMINAL 12,8 VCC
VARIAÇÃO DA TENSÃO 11,5 A 13,8 VCC
CORRENTE MÍNIMA: 0 A
MÁXIMA: 20 A
INTELBRAS.COM.BR

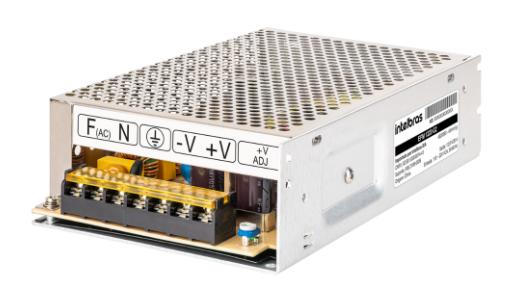

FOTOS DO PRODUTO
POTÊNCIA SEM CARGA: 1,2 W MÁXIMO
CARGA NOMINAL: 256 W
EFICIÊNCIA > 75% (CARGA NOMINAL)
RIPPLE E RUÍDO 150 MV (PICO A PICO)
PROTEÇÃO
ENTRADA SOBRECORRENTE: ATRAVÉS DE FUSÍVEL
SAÍDA CURTO-CIRCUITO: RETORNA AO FUNCIONAMENTO NORMAL APÓS CESSAR O CURTO-CIRCUITO;
SOBRECARGA: ATUA ENTRE 120 ~ 250% ACIMA DA CORRENTE NOMINAL, RETORNANDO AO
FUNCIONAMENTO NORMAL ASSIM QUE CESSADA A CONDIÇÃO DE ATUAÇÃO;
SOBRETENSÃO: ATUA ENTRE 120 ~ 150% ACIMA DA TENSÃO NOMINAL, RETORNANDO AO
FUNCIONAMENTO NORMAL ASSIM QUE INTERROMPIDA A CONDIÇÃO DE ATUAÇÃO.
SINALIZAÇÃO LED ACESSO: ALIMENTAÇÃO OK
LED PISCANDO: CURTO-CIRCUITO NA SAÍDA
LED APAGADO: ALIMENTAÇÃO NOK
TEMPERATURA DE OPERAÇÃO 0 ~ 40 °C, CARGA NOMINAL EM OPERAÇÃO NORMAL
REQUISITOS DE SEGURANÇA ISOLAMENTO DIELÉTRICO: ENTRE PRIMÁRIO E SECUNDÁRIO: 3.000 VCA / 5 MA / 5 S
RESISTÊNCIA DE ISOLAMENTO: 10 M¿ MÍNIMO (500 VDC)
INFORMAÇÕES TÉCNICAS
DIMENSÕES (L × A × P) 198 × 110 × 50 MM
PESO 770 G
GARANTIA 2 ANOS
